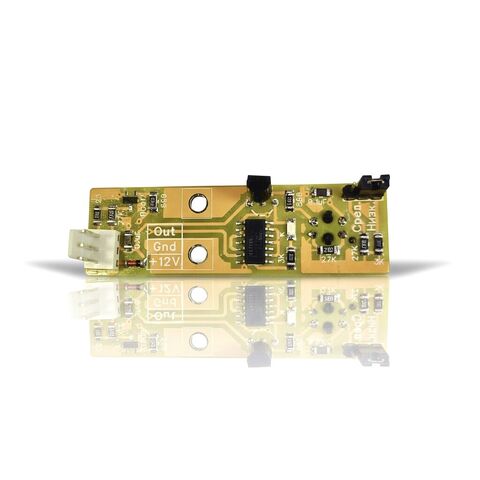

Датчик оптический диффузионный.
Излучатель и приёмник в одном корпусе.
Отражение луча излучателя от контролируемого объекта и регистрация этого луча приёмником.
Срабатывание датчика при наличии контролируемого объекта в зоне действия датчика. Дальность действия зависит от отражательных свойств поверхности объекта обнаружения.
Расстояние срабатывания от 15 до 35 мм (при срабатывании от предмета белого цвета).Расстояние отпускания +5..10 мм.
Светодиод дублирующий состояние датчика.
Горит – режим ожидания. Погашен — сработал.
Датчики выпускаются с тремя уровнями расстояния срабатывания, 15,25,35 мм. Настраиваются перемычкой.
Для настройки максимального уровня чувствительности необходимо снять перемычку.
Технические данные
| Габариты платы датчиков | 60х18 мм. |
| Тип выходного транзистора | NPN, нормально разомкнутый, подтянут к питанию +12В резистором 27 кОм. |
| При срабатывании происходит замыкание сигнальной линии с общей (GND). | |
|---|---|
| Напряжение питания датчика | 12 В. Ток потребления: 30 мА. |
| Максимальный коммутируемый ток | не более 300 мА. |
